Fio solto pela parede, cabo pendurado atrás do móvel ou um painel elétrico com a fiação embolada: tudo isso se resolve com uma canaleta para fios. Mas existem tipos diferentes de canaleta, e cada um foi feito para um uso. Neste guia você vê qual escolher para casa, comércio e indústria, como acertar a medida e como instalar.
O que é uma canaleta para fios
A canaleta é um perfil de PVC com tampa removível, por onde passam fios e cabos. Ela protege a fiação, deixa a instalação organizada e facilita a manutenção: basta abrir a tampa para incluir, trocar ou revisar um cabo.
Os dois tipos principais

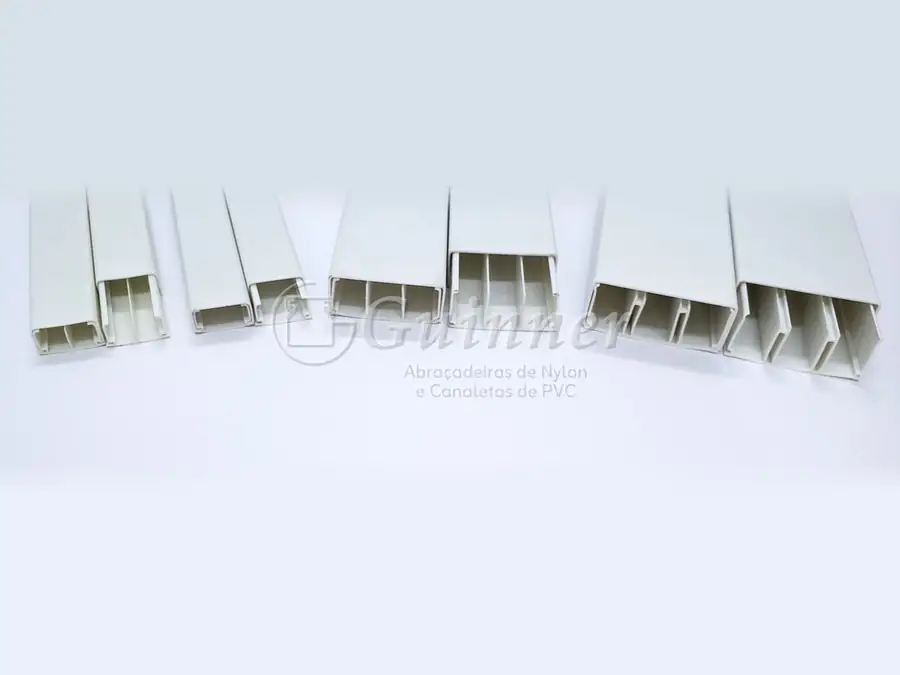

1. Canaleta X: para casa e comércio
A Canaleta X é instalada sobre a parede, o rodapé ou o móvel. É a opção para instalações comerciais e residenciais: tomadas, interruptores, cabos de internet, telefone e cabeamento estruturado em escritórios, lojas e residências.
- Com ou sem divisão interna: a divisão separa, por exemplo, os cabos de energia dos cabos de rede no mesmo trajeto.
- Com ou sem fita adesiva: a versão com Fita Adesiva Dupla Face cola direto na superfície, sem furar a parede. A versão sem fita é fixada com prego ou parafuso.
- Cores: Creme (Branca) e Preta (alguns modelos).

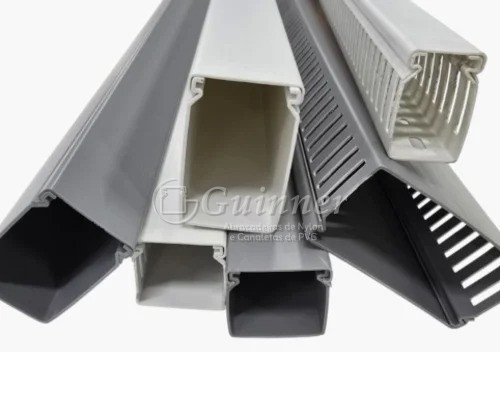

2. Canaletas de PVC: para painel elétrico e indústria
As Canaletas de PVC para painel são montadas na placa de quadros elétricos, quadros de comando e automação industrial. Elas têm três modelos:
- Recorte Aberto (RA): ranhuras abertas, os fios saem em qualquer ponto. É o modelo mais usado.
- Recorte Fechado (RF): janelas fechadas com a borda superior contínua, mais rigidez.
- Lisa (CL): sem recortes, protege totalmente os cabos contra poeira e umidade.
São fabricadas em PVC Rígido, com certificação UL94 V0 Autoextinguível, nas cores Cinza, Creme (Branca), Azul Petróleo, Preta e Azul (Cyan), em barras de 2 metros com tampa.
Comparativo rápido
| Canaleta X | Canaletas de PVC (painel) | |
|---|---|---|
| Onde usar | Casa, escritório, loja | Painel elétrico, quadro de comando, automação |
| Instalação | Sobre parede, rodapé ou móvel | Na placa de montagem do painel |
| Fixação | Prego, parafuso ou Fita Adesiva Dupla Face | Parafuso ou rebite pelos furos da base |
| Saída dos fios | Pelas pontas da canaleta | Pelas ranhuras laterais (RA e RF) |
| Cores | Creme (Branca) e Preta | Cinza, Creme (Branca), Azul Petróleo, Preta e Azul (Cyan) |
Como escolher a medida
A medida da canaleta é sempre base x altura, em milímetros. Para acertar:
- Conte os cabos que vão passar no trecho mais cheio e observe a espessura de cada um.
- Deixe folga: use no máximo cerca de 2/3 do espaço interno, para a tampa fechar sem forçar e sobrar lugar para cabos novos.
- Na Canaleta X, a 20 x 10 mm atende poucos cabos finos, como um ponto de tomada ou de rede. A 40 x 16 mm e a 50 x 20 mm recebem mais cabos e têm divisão interna.
- No painel elétrico, a altura da canaleta deve acompanhar a altura dos bornes e disjuntores. Veja o passo a passo completo em como escolher a medida da Canaleta de PVC para o seu painel.
A Guinner fabrica uma ampla gama de medidas, em expansão contínua. As medidas atuais estão nas páginas da Canaleta X e das Canaletas de PVC.
Dicas de instalação
- Corte a canaleta e a tampa juntas, com serra de dentes finos, para as pontas ficarem alinhadas.
- Na versão com fita adesiva, limpe e seque bem a superfície antes de colar.
- Separe cabos de energia e cabos de rede: use a divisão interna da Canaleta X ou canaletas diferentes no painel.
- No painel, prenda os feixes com Abraçadeiras de Nylon antes de fechar a tampa. Para organizar os cabos que ficam aparentes, use o Tubo Espiral.
Segurança e normas
As canaletas Guinner são fabricadas com matéria-prima virgem e atendem às normas europeias RoHS e CE. O PVC Rígido tem certificação UL94 V0 Autoextinguível: se houver chama, ela se apaga sozinha. Veja todos os dados em Informações Técnicas e Certificações.
Perguntas frequentes
Qual canaleta usar para fios em casa?
A Canaleta X, instalada sobre a parede ou o rodapé. Se não quiser furar a parede, use a versão com Fita Adesiva Dupla Face.
Qual canaleta usar no painel elétrico?
As Canaletas de PVC para painel. A Recorte Aberto (RA) é a mais usada, porque os fios saem em qualquer ponto pelas ranhuras.
Posso passar cabo de energia e de internet na mesma canaleta?
O ideal é separar. A Canaleta X com divisão interna permite passar os dois no mesmo trajeto, cada um do seu lado.
A canaleta pega fogo?
As canaletas Guinner são de PVC Rígido UL94 V0 Autoextinguível: a chama se apaga sozinha.
Fichas técnicas para download
Baixe as fichas em PDF com medidas, códigos e dados técnicos: Ficha Técnica da Canaleta X, Ficha Técnica das Canaletas de PVC ou o catálogo completo.
Precisa de ajuda para escolher? Fale com a fábrica.
A Guinner tem fábrica própria em São Paulo e vende no atacado para todo o Brasil, direto da fábrica, com pronta-entrega.
